Karpeta itxurako tximeleta-balbula bigunaren erdiko lerroa
Produktuen Deskribapena
Karpeta itxurako tximeleta-balbula biguneko erdiko lerroa ur, berokuntza, aire girotu eta aire girotuko sistemak modu fidagarrian ixteko eta erregulatzeko diseinatutako emari-kontrol balbula bat da. Erdiko lerroko egitura duenez, balbula-diskoa balbula-gorputzaren erdigunearen inguruan biratzen da, funtzionamendu leuna eta zigilatze-errendimendu orekatua bermatuz.
Tximeleta-balbula honek zigilu bigun bat du, karpeta itxurakoa, normalean kalitate handiko elastomero materialez egina, hala nola EPDM, NBR edo PTFEz estalitako kautxua. Zigilu-eraztun malguak elastikotasun eta erresilientzia bikainak eskaintzen ditu, balbulak zigilu estua eta burbuilarik gabekoa lortzeko aukera emanez, baita presio baxuko baldintzetan ere. Zigilu bigunaren diseinuak deslerrokatze eta higadura txikiak ere konpentsatzen ditu, balbularen bizitza erabilgarria luzatuz.
Balbularen gorputza normalean burdin harikorrez, karbono altzairuz edo altzairu herdoilgaitzez fabrikatzen da, egitura-osotasun sendoa eta korrosioarekiko erresistentzia eskainiz. Diskoaren diseinu aerodinamikoak fluxu-erresistentzia eta presio-galera minimizatzen ditu, energia-eraginkortasuna eta fluxu-kontrol egonkorra behar duten aplikazioetarako egokia bihurtuz. Laurdeneko bira-funtzionamenduak irekiera eta itxiera azkarra ahalbidetzen du, sistemaren erantzuna eta funtzionamendu-erraztasuna hobetuz.

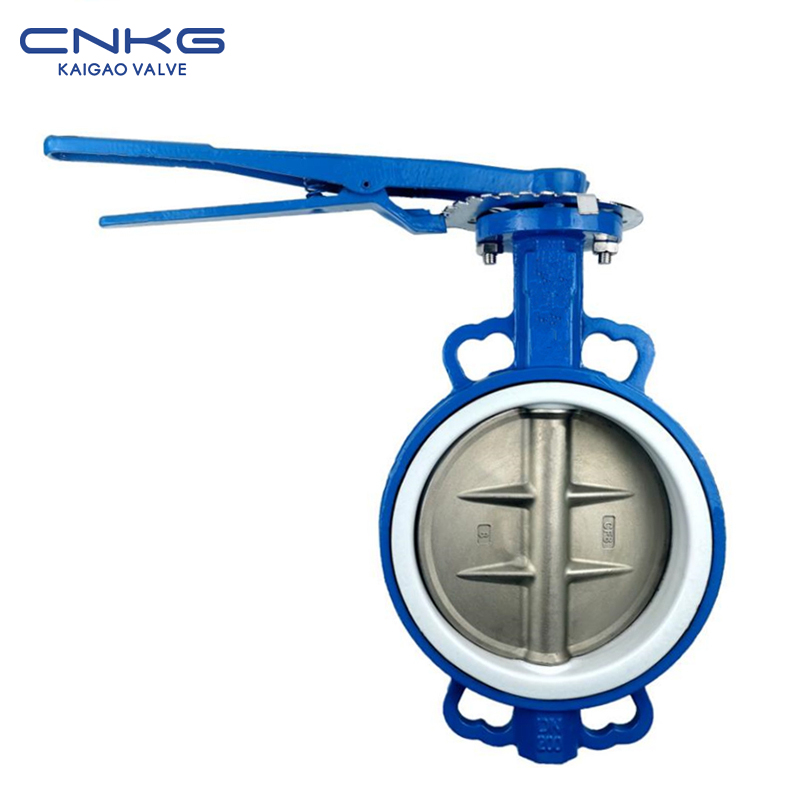

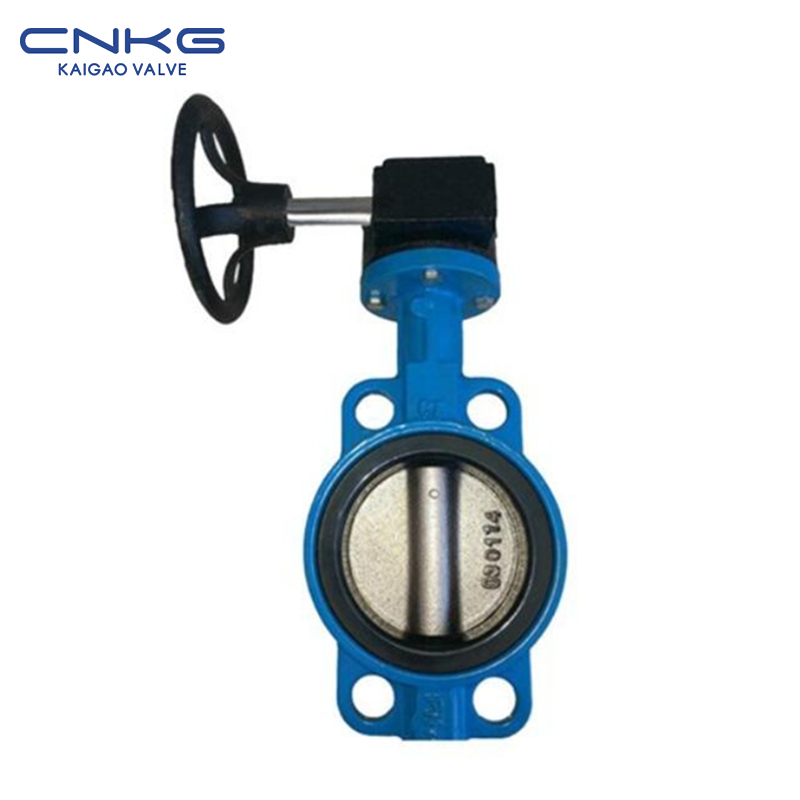

Erdiko Lerroko Tolestura Itxurako Tximeleta Balbula Bigunen erabilera zabala da ur-hornikuntza eta drainatze sistemetan, HVAC sareetan, suteen aurkako hodietan, produktu kimikoen prozesamenduan eta industria-zerbitzu orokorretan. Hainbat komunikabide kudeatu ditzakete, hala nola ura, airea, gasa eta fluido ez-korrosiboak. Eskuragarri dauden hainbat eragingailu aukerarekin, besteak beste, eskuzko palanka, engranaje-operadorea, eragingailu elektrikoak eta pneumatikoak, balbula erraz integra daiteke kontrol-sistema automatizatuetan.
Erdiko Lerroko Karpeta Itxurako Tximeleta Balbula Bigunen Zigiluaren Abantailak
Zigilatzeko errendimendu bikainaKarpeta itxurako zigilu leunak itxiera hermetiko eta burbuilarik gabekoa bermatzen du.
Momentu funtzional baxuaErdiko lerroaren diseinuak marruskadura murrizten du eta funtzionamendu-eraginkortasuna hobetzen du.
Zerbitzu-bizitza luzeaZigilatzeko material elastikoak higadura eta deformazioa konpentsatzen ditu.
Eragiketa azkarra: Laurden bira batean ireki eta itxi daiteke erantzun azkarra lortzeko.
Material Aukera ZabalakLan-baldintza eta euskarri desberdinetarako egokia.
Instalazio eta mantentze erraza: Egitura trinkoak instalazioa eta mantentze-lanak errazten ditu.
Aplikazio polifazetikoakUr, berokuntza, aireztapen eta aire girotuko sistemarako, suteen aurkako babeserako eta industria-hodietarako aproposa.
Tximeleta-balbularen propietate nagusien zehaztapena, zigilu biguneko zigiluaren araberakoa
| Mota | Presio nominala (MPa) | Maskorraren proba-presioa (MPa) | Zigiluaren proba-presioa (MPa) | Funtzionamendu-tenperatura | Egokia den ertaina |
| D36971X-6 | 0,6 | 0,9 | 0,66 | NR-20 ~ +85 ℃ NBR-20 ~ +82 ℃ EPDM-40~+125℃ PTFE-50~+150℃ EPM-23~+150℃ | Ura, olioa, airea, azidoak, baseak, gatzak, etab. |
| D36971X-10 | 1.0 | 1.5 | 1.1 | ||
| D36971X-16 | 1.6 | 2.4 | 1,76 |
Tximeleta-balbularen zigilu biguneko pieza nagusiaren materiala
| Zatiaren izena | Gorputza / Diskoa | Zurtoina | Zigilua | Betegarria |
| Materala | Burdin grisa | Karbono altzairuan. | Ez. | Goma |
| Burdin harikorra | Altzairu herdoilgaitza (2Cr13) | NBR | Grafito malgua | |
| Casting-a | 1Cr18Ni9Ti | EPDM | ||
| Altzairu herdoilgaitza | PTFE | |||
| EPM |

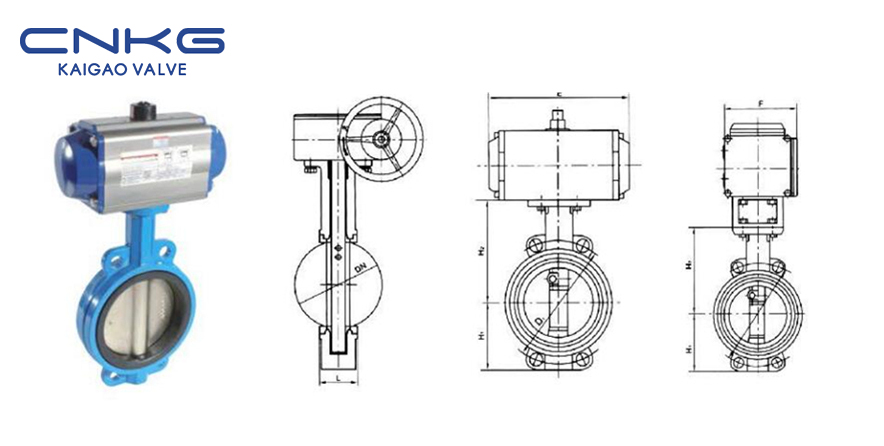

Tximeleta-balbularen neurri nagusiak eta konexio-neurriak zigilu bigunen zigiluan
| DN | Dimentsio nagusiak | 0,6MPa | 1.0MPa | 1,6 MPa | |||||||
| L | H1 | H2 | ETA | F | D1 | Z-Φd | D1 | Z-Φd | D1 | Z-Φd | |
| 50 | 43 | 80 | 160 | 137 | 109 | 110 | 4-Φ14 | 120 | 4-Φ19 | 125 | 4-Φ19 |
| 65 | 46 | 88 | 175 | 204 | 109 | 130 | 4-Φ14 | 136 | 4-Φ19 | 145 | 4-Φ19 |
| 80 | 46 | 96 | 180 | 204 | 109 | 150 | 4-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 |
| 100 | 52 | 115 | 200 | 230 | 135 | 170 | 4-Φ19 | 185 | 8-Φ19 | 180 | 8-Φ19 |
| 125 | 56 | 128 | 213 | 271 | 135 | 200 | 8-Φ19 | 215 | 8-Φ19 | 210 | 8-Φ19 |
| 150 | 56 | 140 | 225 | 305 | 153 | 225 | 8-Φ19 | 238 | 8-Φ23 | 240 | 8-Φ23 |
| 200 | 60 | 175 | 260 | 380 | 218 | 280 | 8-Φ19 | 295 | 8-Φ23 | 295 | 12-Φ23 |
| 250 | 68 | 202 | 290 | 462 | 218 | 335 | 12-Φ19 | 357 | 12-Φ23 | 355 | 12-Φ28 |
| 300 | 78 | 242 | 330 | 555 | 218 | 395 | 12-Φ23 | 407 | 12-Φ23 | 410 | 12-Φ28 |
| 350 | 78 | 266 | 360 | - | - | 445 | 12-Φ23 | 467 | 16-Φ23 | 470 | 16-Φ28 |
| 400 | 102 | 298 | 390 | - | - | 495 | 16-Φ23 | 515 | 16-Φ28 | 525 | 16-Φ31 |
| 450 | 114 | 315 | 410 | - | - | 550 | 16-Φ23 | 565 | 20-Φ28 | 585 | 20-Φ31 |
| 500 | 127 | 348 | 430 | - | - | 600 | 20-Φ23 | 620 | 20-Φ24 | 650 | 20-M30 |
| 600 | 154 | 400 | 490 | - | - | 705 | 20-Φ26 | 725 | 20-Φ27 | 770 | 20-M33 |
| 700 | 165 | 520 | 550 | - | - | 810 | 24-Φ26 | 840 | 24-Φ27 | 840 | 24-M33 |
| 800 | 190 | 591 | 610 | - | - | 920 | 24-Φ31 | 950 | 24-Φ30 | 950 | 24-M36 |
| 900 | 203 | 660 | 680 | - | - | 1020 | 24-M27 | 1050 | 28-M30 | 1050 | 28-M36 |
| 1000 | 216 | 670 | 730 | - | - | 1120 | 28-M27 | 1160 | 28-M33 | 1170 | 28-M39 |
| 1200 | 254 | 780 | 835 | - | - | 1340 | 32-M30 | 1380 | 32-M36 | 1390 | 32-M45 |
| 1400 | 279 | 890 | 935 | - | - | 1560 | 36-M33 | 1590 | 36-M39 | - | - |
| 1600 | 318 | 1000 | 1035 | - | - | 1760 | 40-M33 | 1820an | 40-M45 | - | - |
| Oharra: | ASME, JIS, DIN estandarren eta estandar ez diren neurrietan fabrikatu daiteke. | ||||||||||
