D363H D361X Soldatutako Tximeleta Balbula Engranaje bidez Funtzionatua

Tximeleta Balbula Soldatuak gorputz-egitura guztiz soldatua duen tximeleta-balbula bat da, diskoa 90° biratuz hodiak ireki eta itxi ahal izateko aukera ematen duena. Oso erabilia da presio ertain eta baxuko fluidoen transmisio sistemetan, hala nola hodi termikoen sareetan, ur-hornikuntzan eta drainatzean, industria petrokimikoan eta HVAC-n, batez ere hodiekin zuzenean soldadura egin eta isuririk ez izatea eskatzen duten distantzia luzeko transmisio-eszenatokietarako egokia.

Gorputzaren materialaKarbono altzairua WCB/altzairu herdoilgaitza 304/316L, guztiz soldatuta eratua, erresistentzia eta zurruntasun handikoa, galdaketa akatsik gabea eta hodi-tentsio handiak jasan ditzakeena; gainazala korrosioaren aurkako estaldura edo isolamendu batekin tratatzen da, kanpoko zahartzearen eta korrosioaren aurrean erresistentea.

Irekitze/Itxiera EgituraDisko bikoitz eszentriko/zentrikoen diseinua, 90° biratuz irekiera eta itxiera osatu dezakeena funtzionamendu-momentu txikiarekin; diskoa balbula-eserlekuaren zigilatze-gainazalarekin ondo egokituta dago ebaketa fidagarria lortzeko.

Zigilatzeko materialaEPDM/NBR/FKM gomazko zigilu biguna edo metalezko zigilu gogorra. Zigilu biguna egokia da ur garbia, lurruna eta airea bezalako medioetarako, eta zigilu gogorra, berriz, tenperatura altuko, higadura-erresistentziako eta korrosioko lan-baldintzetarako egokia; bi norabideko zigilatze-egiturak zero isuri lortzen ditu bai aurreranzko bai atzeranzko noranzkoan.

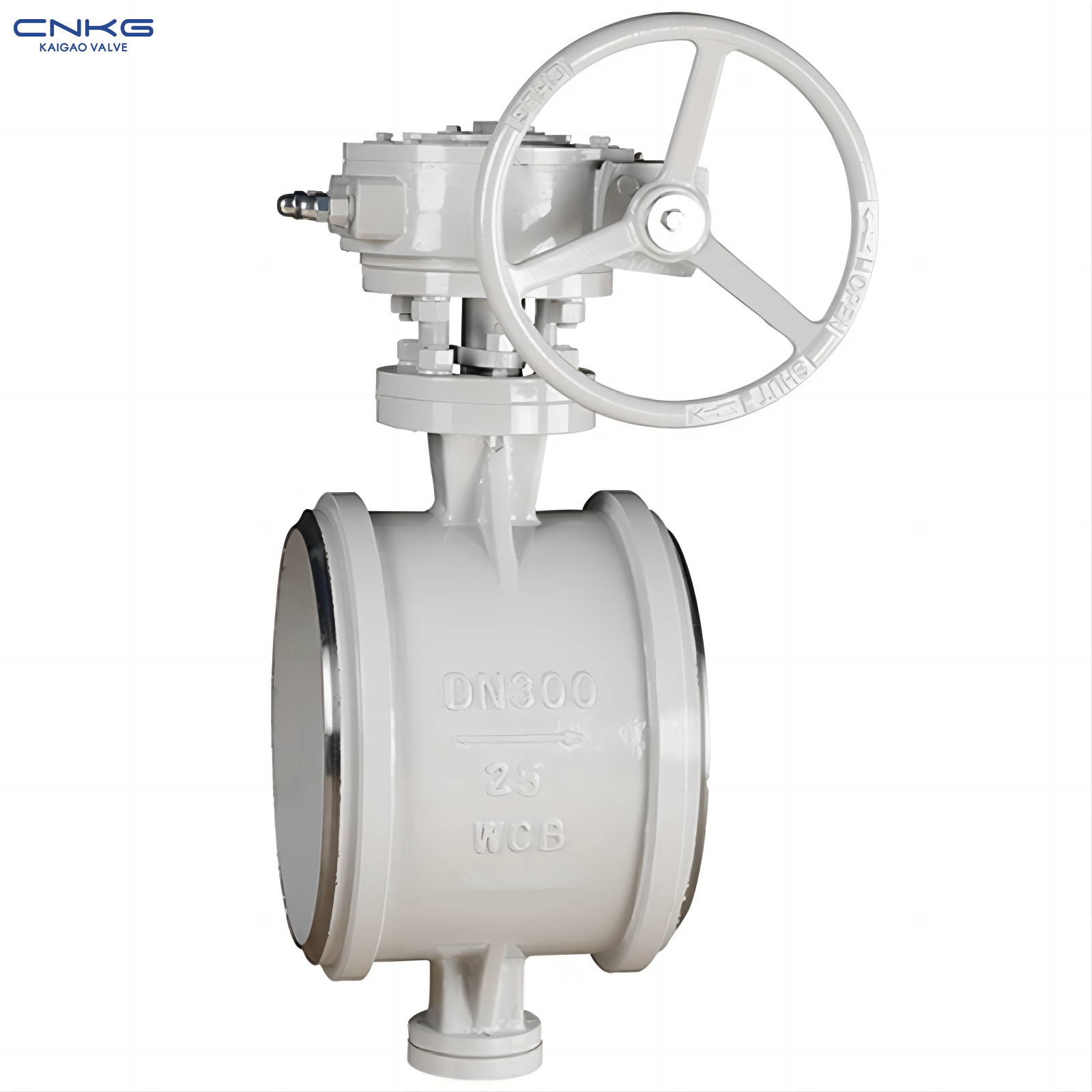

Aktuazio metodoaEskuzkoa (engranaje-haize bolantea), elektrikoa eta pneumatikoa. Irudian engranaje-haize bolantearen eraginkortasuna ikusten da, kalibre handiko balbuletarako egokia, lan aurrezteko funtzionamenduarekin eta momentuaren anplifikazio efektu onarekin.

Konexio metodoaTope-soldadurako konexioa, balbula-gorputzaren bi muturretan soldadura-zirrikituak dituena, hodiekin zuzenean soldat daitekeena, DN50etik DN2000ra bitarteko diametro nominala, PN10/PN16/PN25 presio-balorazioa.
