D971X/F Tximeleta Balbula Elektrikoa
Tximeleta-balbularen propietate nagusien zehaztapena
| Mota | Presio nominala (MPa) | Maskorraren proba-presioa (MPa) | Zigiluaren proba-presioa (MPa) | Funtzionamendu-tenperatura | Egokia den ertaina |
| D36971XF-6 | 0,6 | 0,9 | 0,66 | NR-20 ~ +85 ℃ NBR-20 ~ +82 ℃ EPDM-40~+125℃ PTFE-50~+150℃ EPM-23~+150℃ | Ura, olioa, airea, azidoak, baseak, gatzak, etab. |
| D36971XF-10 | 1.0 | 1.5 | 1.1 | ||
| D36971XF-16 | 1.6 | 2.4 | 1,76 |
Tximeleta-balbularen zati nagusiaren materiala
| Zatiaren izena | Gorputza / Diskoa | Zurtoina | Zigilua | Betegarria |
| Materala | Burdin grisa | Karbono altzairuan. | Ez. | Goma |
| Burdin harikorra | Altzairu herdoilgaitza (2Cr13) | NBR | Grafito malgua | |
| Casting-a | 1Cr18Ni9Ti | EPDM | ||
| Altzairu herdoilgaitza | PTFE | |||
| EPM |
Tximeleta-balbularen neurri nagusiak eta konexio-neurriak
| DN | Dimentsio nagusiak | 0,6MPa | 1.0MPa | 1,6 MPa | |||||||
| L | H1 | H2 | ETA | F | D1 | Z-Φd | D1 | Z-Φd | D1 | Z-Φd | |
| 50 | 43 | 80 | 160 | 137 | 109 | 110 | 4-Φ14 | 120 | 4-Φ19 | 125 | 4-Φ19 |
| 65 | 46 | 88 | 175 | 204 | 109 | 130 | 4-Φ14 | 136 | 4-Φ19 | 145 | 4-Φ19 |
| 80 | 46 | 96 | 180 | 204 | 109 | 150 | 4-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 |
| 100 | 52 | 115 | 200 | 230 | 135 | 170 | 4-Φ19 | 185 | 8-Φ19 | 180 | 8-Φ19 |
| 125 | 56 | 128 | 213 | 271 | 135 | 200 | 8-Φ19 | 215 | 8-Φ19 | 210 | 8-Φ19 |
| 150 | 56 | 140 | 225 | 305 | 153 | 225 | 8-Φ19 | 238 | 8-Φ23 | 240 | 8-Φ23 |
| 200 | 60 | 175 | 260 | 380 | 218 | 280 | 8-Φ19 | 295 | 8-Φ23 | 295 | 12-Φ23 |
| 250 | 68 | 202 | 290 | 462 | 218 | 335 | 12-Φ19 | 357 | 12-Φ23 | 355 | 12-Φ28 |
| 300 | 78 | 242 | 330 | 555 | 218 | 395 | 12-Φ23 | 407 | 12-Φ23 | 410 | 12-Φ28 |
| 350 | 78 | 266 | 360 | - | - | 445 | 12-Φ23 | 467 | 16-Φ23 | 470 | 16-Φ28 |
| 400 | 102 | 298 | 390 | - | - | 495 | 16-Φ23 | 515 | 16-Φ28 | 525 | 16-Φ31 |
| 450 | 114 | 315 | 410 | - | - | 550 | 16-Φ23 | 565 | 20-Φ28 | 585 | 20-Φ31 |
| 500 | 127 | 348 | 430 | - | - | 600 | 20-Φ23 | 620 | 20-Φ24 | 650 | 20-M30 |
| 600 | 154 | 400 | 490 | - | - | 705 | 20-Φ26 | 725 | 20-Φ27 | 770 | 20-M33 |
| 700 | 165 | 520 | 550 | - | - | 810 | 24-Φ26 | 840 | 24-Φ27 | 840 | 24-M33 |
| 800 | 190 | 591 | 610 | - | - | 920 | 24-Φ31 | 950 | 24-Φ30 | 950 | 24-M36 |
| 900 | 203 | 660 | 680 | - | - | 1020 | 24-M27 | 1050 | 28-M30 | 1050 | 28-M36 |
| 1000 | 216 | 670 | 730 | - | - | 1120 | 28-M27 | 1160 | 28-M33 | 1170 | 28-M39 |
| 1200 | 254 | 780 | 835 | - | - | 1340 | 32-M30 | 1380 | 32-M36 | 1390 | 32-M45 |
| 1400 | 279 | 890 | 935 | - | - | 1560 | 36-M33 | 1590 | 36-M39 | - | - |
| 1600 | 318 | 1000 | 1035 | - | - | 1760 | 40-M33 | 1820an | 40-M45 | - | - |
| Oharra: | ASME, JIS, DIN estandarren eta estandar ez diren neurrietan fabrikatu daiteke. | ||||||||||
Tximeleta-balbula
1. Tximeleta-balbula balbula mota bat da, non itxiera-elementua (diskoa edo tximeleta-plaka) balbularen ardatzaren inguruan biratzen den disko bat den irekitzeko eta ixteko. Tximeleta-balbulak, balbula-hegal gisa ere ezagunak, presio baxuko hodi-euskarrien irekitze-itxiera kontrolatzeko erabil daitezkeen egitura sinpleko erregulazio-balbula mota bat dira.
2. Tximeleta-balbulen sailkapena
① Egitura-formaren arabera sailkatuta:
1) Tximeleta-balbula bertikal zentrala
2) Tximeleta-balbula eszentriko bakarra
3) Tximeleta-balbula eszentriko bikoitza

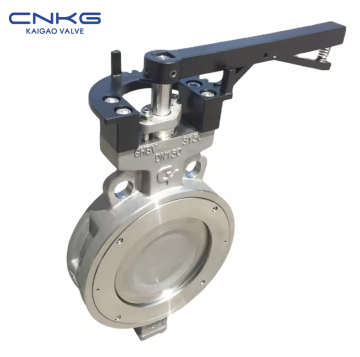

4) Hiru tximeleta-balbula eszentriko
② Zigilatzeko gainazaleko materialaren arabera sailkatuta:
1) Tximeleta-balbula bigun zigilatua
a. Material bigun ez-metalikoak + material bigun ez-metalikoak
b. Material metaliko gogorrak + material ez-metaliko bigunak
2) Tximeleta-balbula gogor zigilatua
Material metaliko gogorrak + material metaliko gogorrak
③ Konexio metodoaren arabera sailkatuta
1) Tximeleta-balbula wafer motakoa
2) Tximeleta-balbula bridaduna
3) Lug tximeleta-balbula
4) Tximeleta-balbula soldatua
3. Tximeleta-balbulen ezaugarriak
① Ireki eta ixteko erosoa eta azkarra da, ahalegin gutxi behar du eta maiz erabil daiteke.
② Kanpoko dimentsio txikiak eta egitura-luzera laburra ditu, diametro handiko balbuletarako egokia bihurtuz.
③ Zigilatzeko gainazaleko materiala normalean kautxua edo plastikoa da, beraz, presio baxuko zigilatze-errendimendua ona da.
④ Lokatza garraiatu dezake eta likido gutxien metatzen da hodiaren irekieran.
Guztiz irekita dagoenean, balbula-eserlekuaren kanalaren fluxu-azalera eraginkorra nahiko handia da, eta fluidoaren erresistentzia txikia.
