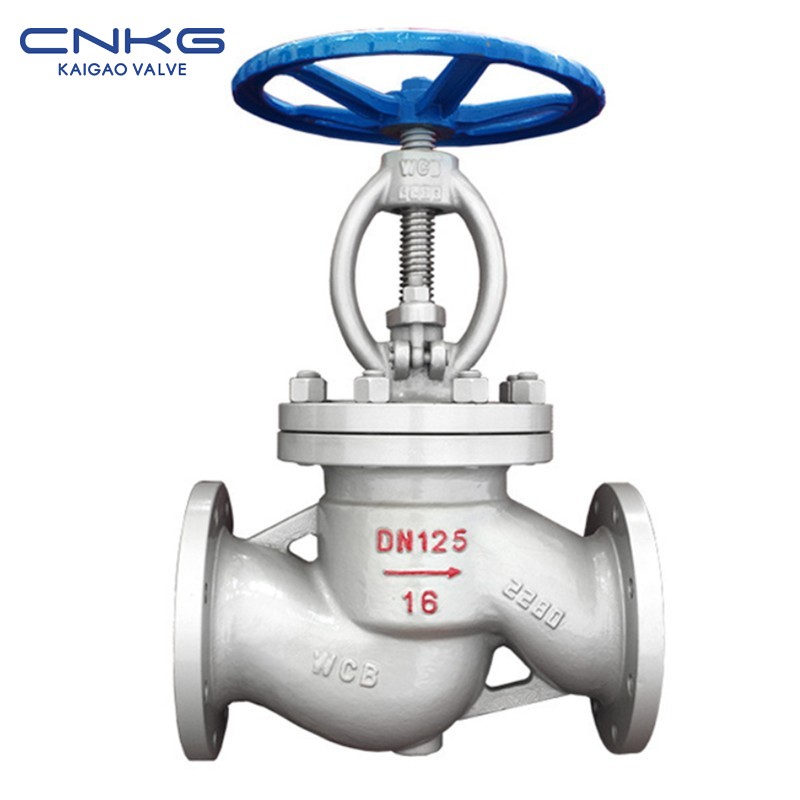

Brida-globo balbula (2).jpg

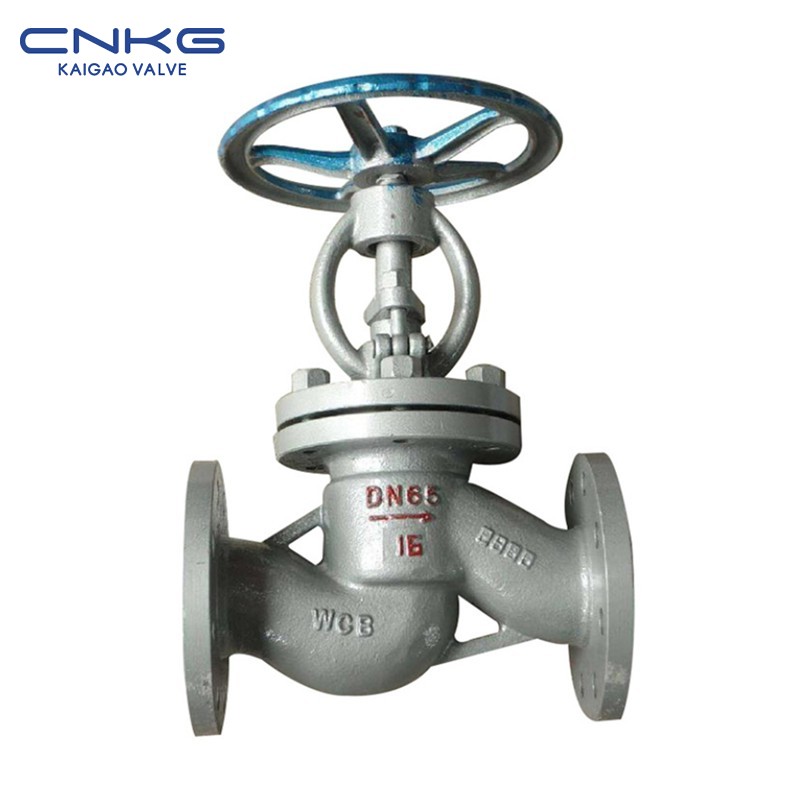

Brida-globo balbula (3).jpg

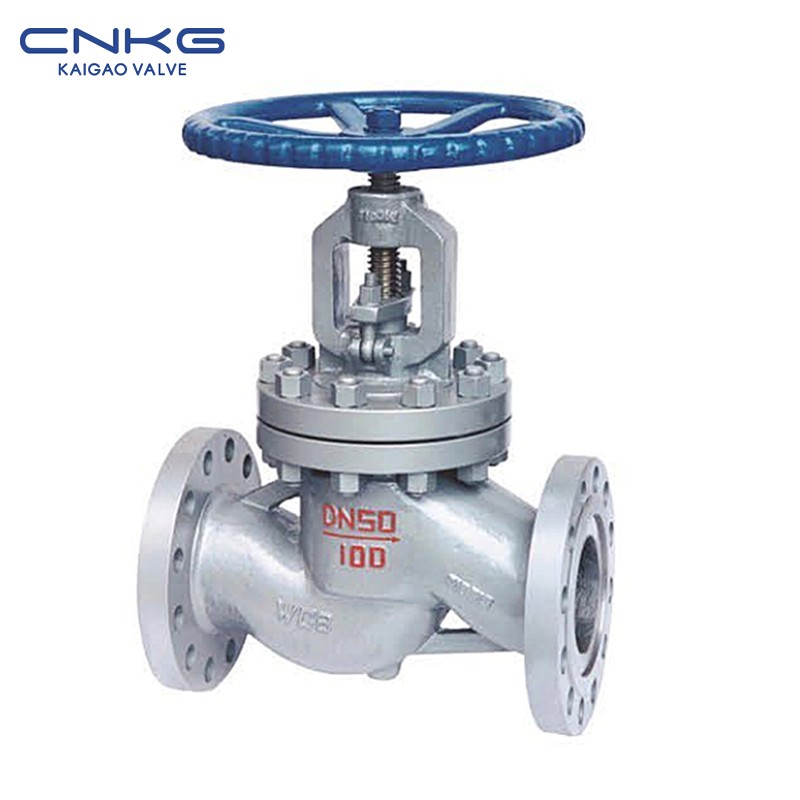

Brida-globo balbula (4).jpg

Brida Globo Balbula

  • Mota J41H
  • Tamaina DN15~300mm
  • Presioa 1,6～6,4MPa
  • Materiala Altzairu gordina, altzairu herdoilgaitza, etab.
Jarri gurekin harremanetan
produktuaren xehetasunak

Brida Globe Balbularen Zehaztapenak

Presio nominala: 1.6 / 2.5 / 4.0 / 6.3 Mpa
Indar proba: PT2.4 / 3.75 / 6.0 / 9.45 Mpa
Zigilu proba: 1,76 / 2,75 / 4,4 / 6,93 Mpa
Zigiluaren proba: 1,76 / 2,75 / 4,4 / 6,93 Mpa
Gas zigiluaren proba: 0,6Mpa
Balbularen gorputzaren materiala: WCB(C) / CF8 (P) / CF3 (PL) / CF8M (R) / CF3M (RL)
Egokia den bitartekoa: ura / lurruna / petrolio produktuak / azido nitrikoa / azido azetikoa
Tenperatura egokia: -29℃-180℃

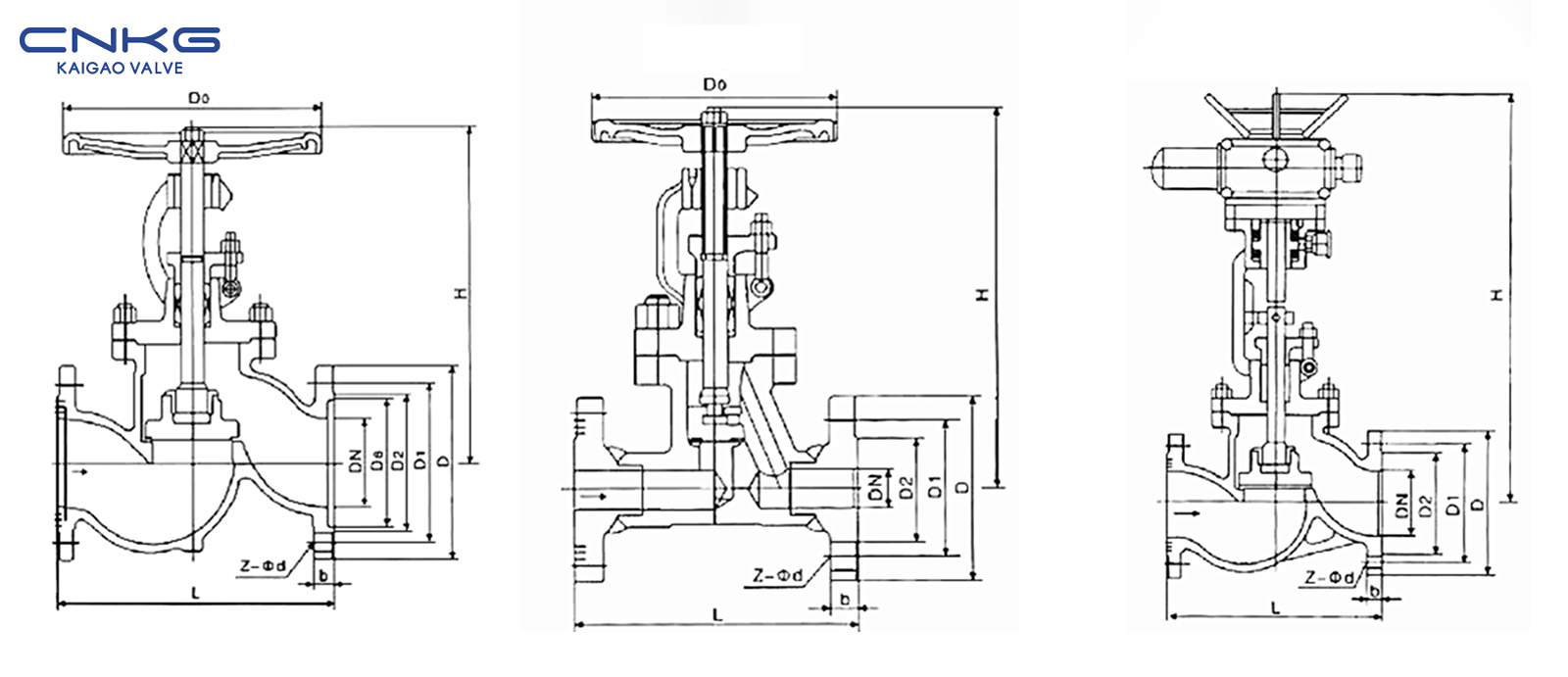

Bridazko Globo Balbula (1)

Brida Globe Balbularen Materialak Pieza Nagusiak

Gorputza WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
Ziri WCB 25Cr2Mov 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
Zurtoina 20Cr13 25Cr2Mov 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
Ontziratzea Grafito malgua PTFE
Junta 18-8 Grafito malgua
Torlojua 35/35CrMo 25CrMov 1Cr18Ni9 1Cr18Ni9
Tenperatura -29~425℃ -29~450℃ -40~200℃ -40~200℃
Ertaina Ura, olioa, lurruna Lurruna, olioa Azido nitrikoa Azido azetikoa

Brida Globe Balbularen Neurri Nagusiak eta Konexioaren Neurria

Mota DN PN1.6MPa pisua (kg) ≈
L D D1 D2 b Z-Φd H D0 J41 J941
J41H-16C
J41Y-16C
J41B-16C
J41W-16P		 15 130 95 65 45 16 4-Φ14 218 120 4.8 5.2
20 150 105 75 55 16 4-Φ14 258 140 6.5 7.1
25 160 115 85 65 16 4-Φ14 275 160 7.0 7.4
32 180 135 100 78 18 urte 4-Φ18 280 180 8.2 8.5
J41Y-16P
J41Y-16R
J41Y-16I		 40 200 145 110 85 18 urte 4-Φ18 330 200 11.0 12,5
50 230 160 125 100 18 urte 4-Φ18 350 240 14.5 20
65 290 180 145 120 18 urte 4-Φ18 400 280 21,5 25
J941H-16C
J941Y-16C
J941B-16C
J941W-16P		 80 310 195 160 135 20 8-Φ18 355 280 27 35
100 350 215 180 155 22 8-Φ18 415 320 30 50
125 400 245 210 185 24 8-Φ18 460 360 84 75
150 480 280 240 210 24 8-Φ23 510 400 91 100
J941Y-16P
J941W-16R
J941Y-16I		 200 600 335 295 265 26 12-Φ23 710 400 148 210
250 730 405 355 320 30 12-Φ23 766 450 405 446
300 850 460 410 375 30 12-Φ23 925 500 610 648
Mota DN PN2.5MPa pisua (kg) ≈
L D D1 D2 b Z-Φd H D0
J41H-25
J41Y-25
J41B-25
J41W-25P		 15 130 95 65 45 16 4-Φ14 218 120 5
20 150 105 75 55 16 4-Φ14 258 140 6.9
25 160 115 85 65 16 4-Φ14 275 160 7.4
32 180 135 100 78 18 urte 4-Φ18 280 180 8.5
J41Y-25P
J41Y-25R
J41Y-25I		 40 200 145 110 85 18 urte 4-Φ18 330 200 12,5
50 230 160 125 100 20 4-Φ18 350 240 16
65 290 180 145 20 22 4-Φ18 400 280 25
J941H-25
J941Y-25
J941B-25
J941W-25P		 80 310 195 160 135 22 8-Φ18 355 280 30
100 350 230 190 160 24 8-Φ23 415 320 34,5
125 400 270 220 188 28 8-Φ25 460 360 89
150 480 300 250 218 30 8-Φ25 510 400 98
J941Y-25P
J941Y-25R
J941Y-25I		 200 600 360 310 278 34 12-Φ25 710 400 170
250 730 425 370 332 36 12-Φ30 786 450 446
300 850 485 430 390 40 12-Φ30 925 500 654
Mota DN PN4.0MPa pisua (kg) ≈
L D D1 D2 D6 b Z-Φd H D0 J41 J941
J41H-40
J41Y-40
J41B-40
J41W-40		 15 130 95 65 45 40 16 4-Φ14 233 120 4.5 5.52
20 150 105 75 55 51 16 4-Φ14 275 140 5 7.1
25 160 115 85 65 58 16 4-Φ14 285 160 7 8.7
32 180 135 100 78 66 18 urte 4-Φ18 302 180 9 11.8
J41Y-40
J41Y-40
J41Y-40		 40 200 145 110 85 76 18 urte 4-Φ18 355 200 12 16,5
50 230 160 125 100 88 20 4-Φ18 373 240 24 24
65 290 180 145 120 110 22 8-Φ18 408 280 33 33
J941H-40
J941Y-40
J941B-40
J941W-40		 80 310 195 160 135 121 22 8-Φ18 436 320 44 44
100 350 230 190 160 150 24 8-Φ23 480 360 60 60
125 400 270 220 188 176 28 8-Φ25 558 400 89 93
150 480 300 250 218 204 30 8-Φ25 611 400 98 102
J941Y-40
J941W-40
J941Y-40		 200 600 375 320 282 260 38 12-Φ30 720 400 170 175
Mota DN PN6.4MPa pisua (kg) ≈
L D D1 D2 D6 b Z-Φd H D0
J41H-64
J41Y-64
J41Y-64P
J41Y-64R
J41Y-64I
J941H-64
J941Y-64
J941B-64
J941Y-64P
J941Y-64R
J941Y-64I		 15 170 105 75 55 41 18 urte 4-Φ14 195 140 5.5
20 190 125 90 68 51 20 4-Φ18 228 160 7.5
25 210 135 100 78 58 22 4-Φ18 275 180 9.1
32 230 150 110 82 66 24 4-Φ23 325 200 12.0
40 260 165 125 95 76 24 4-Φ23 360 240 18 urte
50 300 175 135 105 88 26 8-Φ23 410 280 26
65 340 200 160 130 110 28 8-Φ23 450 320 36
80 380 210 170 140 121 30 8-Φ23 485 360 48
100 430 250 200 168 150 32 8-Φ25 537 400 68
125 500 295 240 202 176 36 8-Φ30 631 400 96
150 550 340 280 240 204 38 8-Φ34 646 450 107
200 650 405 345 300 260 44 12-Φ34 813 500 182
