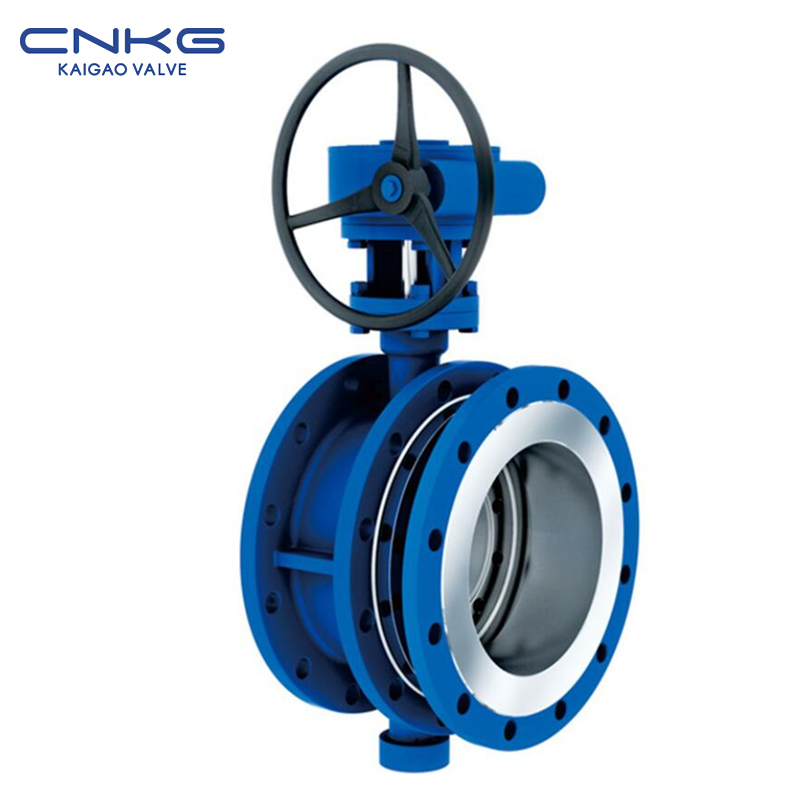

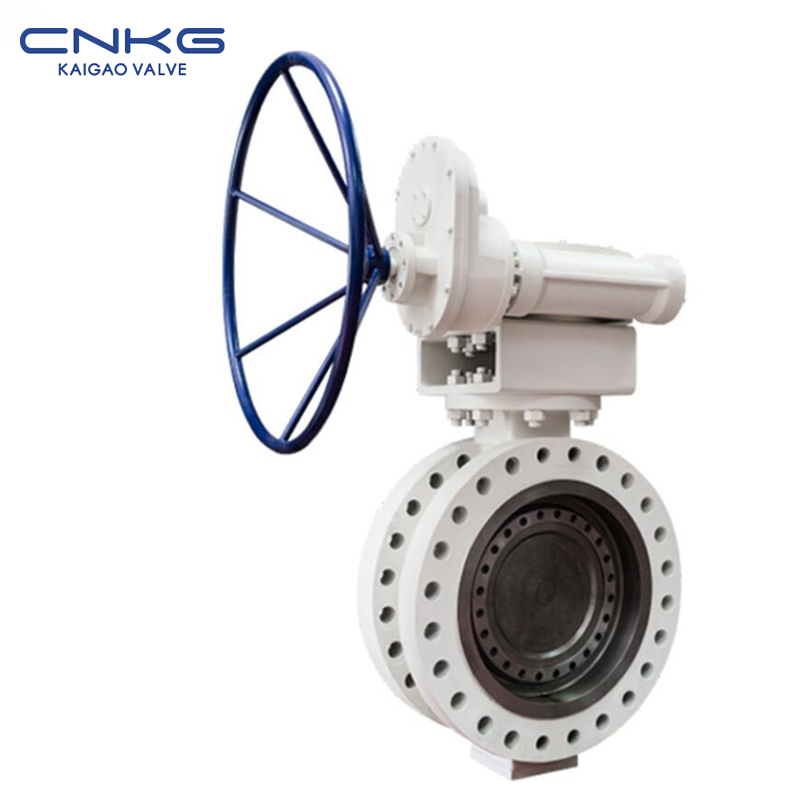

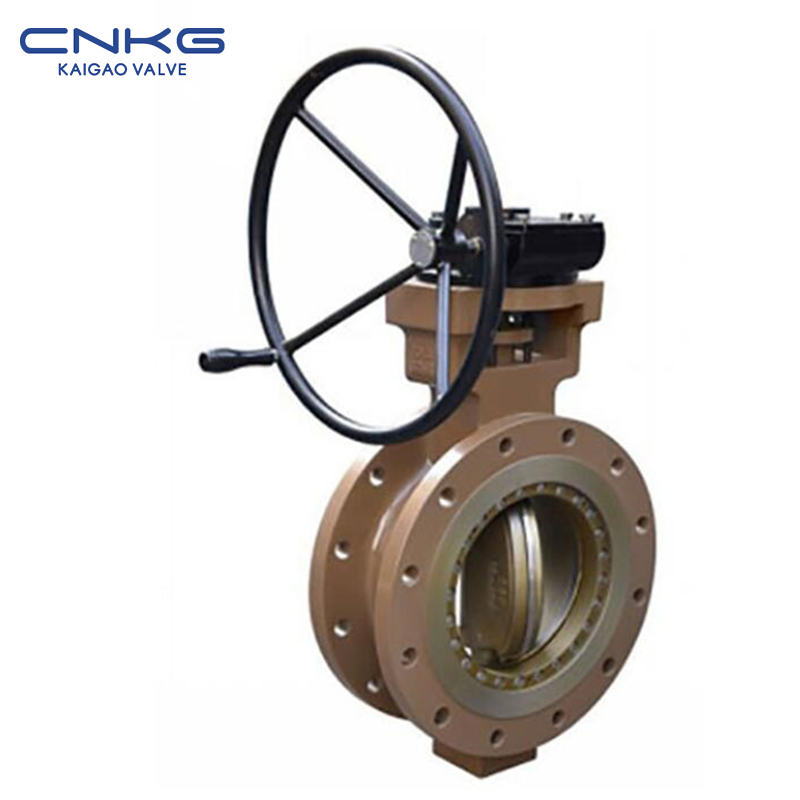

Brida Hirukoitz Eszentriko Zigilu Gogorreko Tximeleta Balbula
Ezaugarria
Hirukoitz Eszentriko DiseinuaHirukoitz eszentriko egiturak zigilatzeko gainazalen arteko marruskadura ezabatzen du irekitzean eta ixtean, higadura nabarmen murriztuz eta zerbitzu-bizitza luzatuz.
Metalezko zigilatze egitura gogorraMetalezko zigilu gogor batez hornituta, zigilatze-errendimendu bikaina eskaintzen du tenperatura altuan, presio altuan eta funtzionamendu-baldintza gogorretan.
Zero Isurketa ErrendimenduaZehaztasun handiko zigilatze-gainazalek itxiera hermetikoa eta bi norabideetan isuririk gabeko errendimendu fidagarria bermatzen dute.
Tenperatura eta presio handiko erresistentziaMuturreko lan-baldintzak jasateko diseinatua, tenperatura altuko, presio altuko eta ziklo handiko aplikazioetarako egokia.
Momentu funtzional baxuaBalbularen geometria optimizatuak funtzionamendu-momentua murrizten du, funtzionamendu erraza eta eskuzko, pneumatiko edo elektriko aktuadoreekin bateragarritasuna ahalbidetuz.
Bi norabideko zigilatzeko gaitasunaZigilatze-errendimendu egonkor eta fidagarria eskaintzen du, fluxuaren norabidea edozein dela ere, instalazioaren malgutasuna hobetuz.
Zerbitzu-bizitza luzea eta mantentze-lan gutxiZigilatzeko gainazalaren higadura minimoak eta eraikuntza sendoak mantentze-maiztasuna murriztea eta bizi-zikloaren kostuak murriztea dakar.
Aplikazio-eremu zabalaPetrolio eta gasean, energia sortzeko, produktu kimikoen prozesamenduan, metalurgian eta uraren tratamendu sistemetan erabiltzeko aproposa.
Aplikazioa
Tximeleta-balbula eszentriko hirukoitzak bridadunak oso erabiliak dira itxiera fidagarria, tenperatura altuko erresistentzia eta isuririk eza behar diren industria-sistema zorrotzetan. Beren metalezko eserleku sendoaren diseinuari esker, lan-baldintza gogorretarako eta epe luzerako funtzionamendurako egokiak dira.
Balbula hauek normalean erabiltzen dira petrolio eta gas hodiak, petrokimika eta produktu kimikoen prozesamendu plantak, eta energia sortzeko sistemak, non tenperatura altuko lurruna, olio beroa, gasa eta medio korrosiboak maneiatzen dituzten. metalurgia eta altzairu lantegiak, presio handiko eta tenperatura handiko fluidoen kontrolerako erabiltzen dira.
Asko erabiltzen dira, halaber, uraren tratamendua, gatzgabetze plantak, eta industria-hozte sistemak, errendimendu egonkorra eta mantentze-lan gutxi eskaintzen ditu. Gainera, bi norabideko zigilatzeko gaitasunak instalazio malgua ahalbidetzen du hainbat hodi-diseinutan.
Iraunkortasunari eta zigilatze-errendimendu fidagarriari esker, brida hirukoitz eszentriko zigilu gogorreko tximeleta-balbulak aukera aproposa dira zerbitzu-bizitza luzea, segurtasuna eta funtzionamendu-eraginkortasuna behar dituzten aplikazioetarako.
Hirukoitz eszentriko zigilu gogorreko tximeleta-balbularen zati nagusiaren materiala
| Zatiaren izena | Pieza materiala | |||||
| Gorputza | WCB | WC6 | CF8 | CF8M | CF3 | CF3M |
| Diskoa | WCB+ENP | WC6+STL | CF8+STL | CF8M+STL | CF3+STL | CF3M+STL |
| Zurtoina | 20Cr13 | 25Cr2Mov | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| Eserlekua | 1Cr18Ni9Ti, Grafito Malgua | |||||
| Ontziratzea | Flexibse Grafitoa | PTFE | ||||
| Tenperatura egokia | -29~425℃ | -29~550℃ | -40~200℃ | -40~200℃ | ||
| Egokia den bitartekoa | Ura, olioa, lurruna | Lurruna, olioa | Azido nitrikoa | Azido azelikoa | ||

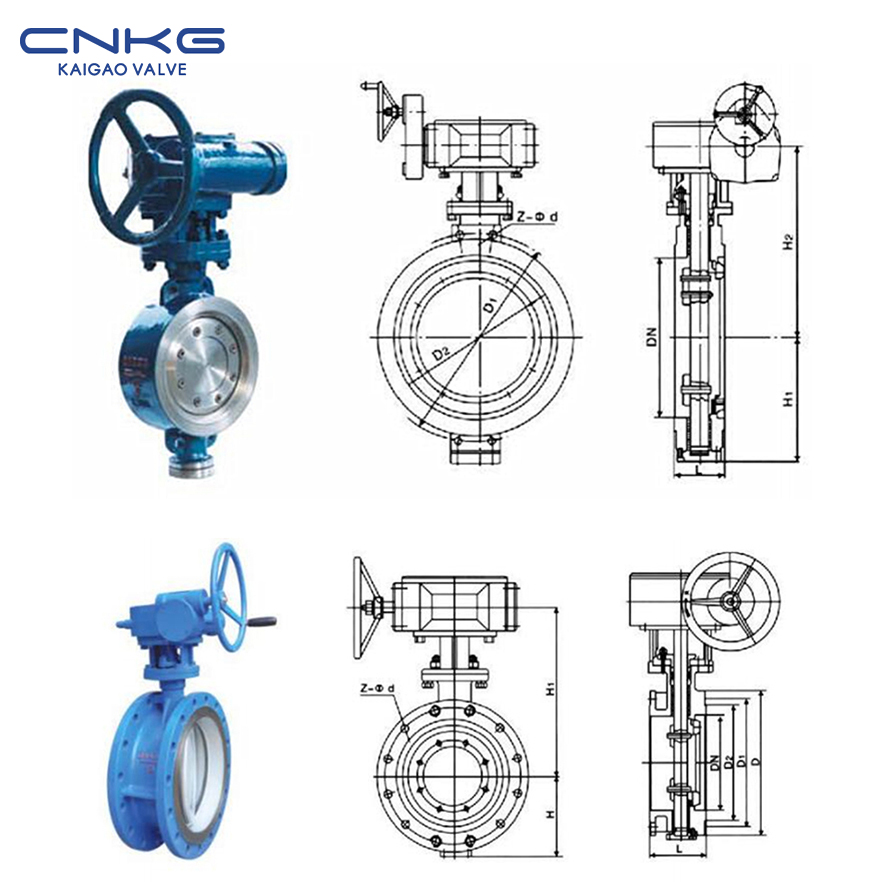

Hirukoitz eszentriko zigilu gogorreko tximeleta-balbularen neurri nagusiak eta konexio-neurriak
| 1. mota | DN | L | PN1.0MPa | PN1.6MPa | PN2.5MPa | H1 | H2 | W≈kg | |||
| D1 | Z-Φd | D1 | Z-Φd | D1 | Z-Φd | ||||||
| D373H- 10C D373H-16C D373H-25 D673H- -10C D673H-16C D673H-25 D973H- -10C D973H- 16C D973H-25 D373H-16R D373H-16R D373H-16R D373H-25R D373H-25R D373H- -25R | 100 | 64 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190 | 8-Φ22 | 110 | 330 | 19 |
| 125 | 70 | 210 | 8-Φ18 | 210 | 8-Φ18 | 220 | 8-Φ26 | 120 | 345 | 30 | |
| 150 | 76 | 240 | 8-Φ23 | 240 | 8-Φ22 | 250 | 8-Φ26 | 160 | 370 | 35 | |
| 200 | 89 | 295 | 8-Φ23 | 295 | 12-Φ22 | 310 | 12-Φ26 | 215 | 410 | 50 | |
| 250 | 114 | 350 | 12-Φ23 | 355 | 12-Φ26 | 370 | 12-Φ30 | 260 | 430 | 60 | |
| 300 | 114 | 400 | 12-Φ23 | 410 | 12-Φ26 | 430 | 16-Φ30 | 300 | 500 | 85 | |
| 350 | 127 | 460 | 16-Φ23 | 470 | 16-Φ26 | 490 | 16-Φ33 | 320 | 510 | 130 | |
| 400 | 140 | 515 | 16-Φ25 | 525 | 16-Φ30 | 550 | 16-Φ36 | 330 | 520 | 150 | |
| 450 | 152 | 565 | 20-Φ25 | 585 | 20-Φ30 | 600 | 20-Φ36 | 380 | 590 | 200 | |
| 500 | 152 | 620 | 20-Φ25 | 650 | 20-Φ33 | 660 | 20-Φ36 | 390 | 610 | 265 | |
| 600 | 178 | 725 | 20-Φ30 | 770 | 20-Φ36 | 770 | 20-Φ39 | 450 | 665 | 415 | |
| 700 | 229 | 840 | 24-Φ30 | 840 | 24-Φ36 | 875 | 24-Φ42 | 480 | 730 | 590 | |
| 800 | 241 | 950 | 24-Φ34 | 950 | 24-Φ39 | 990 | 24-Φ48 | 580 | 910 | 750 | |
| 900 | 241 | 1050 | 28-Φ34 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | 625 | 930 | 880 | |
| 1000 | 300 | 1160 | 28-Φ34 | 1170 | 28-Φ42 | 1210 | 28-Φ56 | 660 | 930 | 1100 | |
| 1200 | 350 | 1380 | 32-Φ41 | 1390 | 32-Φ48 | 1420 | 32-Φ56 | 780 | 1100 | 1600 | |
| 1400 | 390 | 1590 | 36-Φ48 | 1590 | 36-Φ48 | 1640 | 32-Φ62 | 880 | 1220 | 2800 | |
| 1600 | 440 | 1820an | 40-Φ54 | 1820an | 40-Φ56 | 1860 | 40-Φ62 | 990 | 1330 | 4000 | |
| 1800 | 490 | 2020 | 44-Φ54 | 2020 | 44-Φ56 | 2070 | 44-Φ70 | 1090 | 1430 | 4900 | |
| 2000 | 540 | 2230 | 48-Φ54 | 2230 | 48-Φ62 | 2300 | - | 1200 | 1540 | 5850 | |
| 2. mota | DN | L | PN1.0MPa | PN1.6MPa | PN2.5MPa | H | H1 | W≈kg | |||||||||
| D | D1 | b | Z-Φd | D | D1 | b | Z-Φd | D | D1 | b | Z-Φd | ||||||
| D373H- 10C D373H-16C D373H-25 D673H- -10C D673H-16C D673H-25 D973H- -10C D973H- 16C D973H-25 D373H-16R D373H-16R D373H-16R D373H-25R D373H-25R D373H- -25R | 100 | 127 | 215 | 180 | 155 | 8-Φ18 | 220 | 180 | 156 | 8-Φ18 | 235 | 190 | 156 | 8-Φ22 | 285 | 107 | 30 |
| 125 | 140 | 245 | 210 | 185 | 8-Φ18 | 250 | 210 | 184 | 8-Φ18 | 270 | 220 | 184 | 8-Φ26 | 300 | 123 | 35 | |
| 150 | 140 | 280 | 240 | 210 | 8-Φ23 | 285 | 240 | 211 | 8-Φ22 | 300 | 250 | 211 | 8-Φ26 | 320 | 140 | 50 | |
| 200 | 152 | 335 | 295 | 265 | 8-Φ23 | 340 | 295 | 266 | 12-Φ22 | 360 | 310 | 274 | 12-Φ26 | 370 | 180 | 130 | |
| 250 | 165 | 390 | 350 | 320 | 12-Φ23 | 405 | 355 | 319 | 12-Φ26 | 425 | 370 | 330 | 12-Φ30 | 420 | 200 | 150 | |
| 300 | 178 | 440 | 400 | 368 | 12-Φ23 | 460 | 410 | 370 | 12-Φ26 | 485 | 430 | 389 | 16-Φ30 | 500 | 250 | 270 | |
| 350 | 190 | 500 | 460 | 425 | 16-Φ23 | 520 | 470 | 429 | 16-Φ26 | 555 | 490 | 448 | 16-Φ33 | 530 | 270 | 325 | |
| 400 | 216 | 565 | 515 | 482 | 16-Φ25 | 580 | 525 | 480 | 16-Φ30 | 620 | 550 | 503 | 16-Φ36 | 570 | 300 | 405 | |
| 450 | 222 | 615 | 565 | 532 | 20-Φ25 | 640 | 585 | 548 | 20-Φ30 | 670 | 600 | 548 | 20-Φ36 | 600 | 320 | 490 | |
| 500 | 229 | 670 | 620 | 585 | 20-Φ25 | 715 | 650 | 609 | 20-Φ33 | 730 | 660 | 609 | 20-Φ36 | 680 | 360 | 700 | |
| 600 | 267 | 780 | 725 | 685 | 20-Φ30 | 840 | 770 | 720 | 20-Φ36 | 845 | 770 | 720 | 20-Φ39 | 750 | 420 | 855 | |
| 700 | 292 | 895 | 840 | 800 | 24-Φ30 | 910 | 840 | 794 | 24-Φ36 | 960 | 875 | 820 | 24-Φ42 | 810 | 480 | 1150 | |
| 800 | 318 | 1010 | 950 | 905 | 24-Φ34 | 1025 | 950 | 901 | 24-Φ39 | 1085 | 990 | 928 | 24-Φ48 | 905 | 540 | 1370 | |
| 900 | 330 | 1110 | 1050 | 1005 | 28-Φ34 | 1125 | 1050 | 1001 | 24-Φ39 | 1185 | 1090 | 1028 | 28-Φ48 | 960 | 590 | 1520 | |
| 1000 | 410 | 1220 | 1160 | 1115 | 28-Φ34 | 1255 | 1170 | 1112 | 28-Φ42 | 1320 | 1210 | 1140 | 28-Φ56 | 1010 | 640 | 1700 | |
| 1200 | 470 | 1450 | 1380 | 1325 | 32-Φ41 | 1485 | 1390 | 1328 | 32-Φ48 | 1530 | 1420 | 1350 | 32-Φ56 | 1175 | 750 | 2260 | |
| 1400 | 530 | 1675 | 1590 | 1525 | 36-Φ48 | 1685 | 1590 | 1530 | 36-Φ48 | 1755 | 1640 | 1560 | 36-Φ62 | 1310 | 860 | 2610 | |
| 1600 | 600 | 1915ean | 1820an | 1750 | 40-Φ54 | 1930ean | 1820an | 1750 | 40-Φ56 | 1975ean | 1860 | 1780 | 40-Φ62 | 1460 | 980 | 3050 | |
| 1800 | 670 | 2115 | 2020 | 1950 | 44-Φ54 | 2130 | 2020 | 1950 | 44-Φ56 | 2195 | 2070 | 1985ean | 44-Φ70 | 1560 | 1090 | 3700 | |
| 2000 | 760 | 2325 | 2230 | 2160 | 48-Φ54 | 2345 | 2230 | 2150 | 48-Φ62 | 2425 | 2300 | 2210 | 48-Φ70 | 1670 | 1190 | 5000 | |
