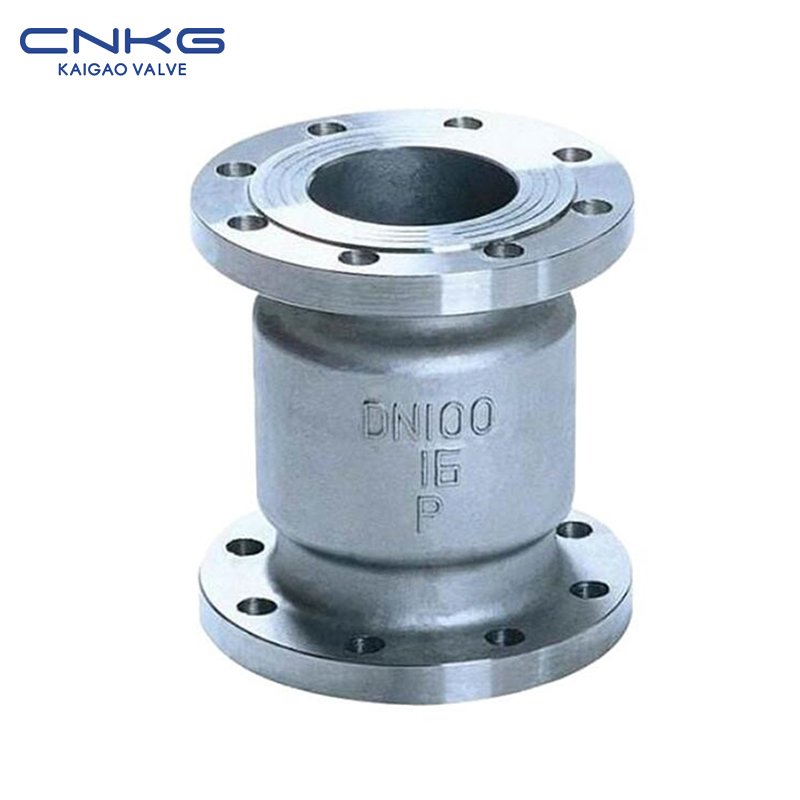

H42W Brida Bertikaleko Kontrol Balbula
Brida bertikalaren kontrol-balbularen zehaztapenak
| Mota | Presio nominala | Proba-presioa (MPa) | Tenperatura (℃) | Ertaina | |
| PN(MPa) | Gorputza | Zigilua | |||
| H42W-16C | 1.6 | 2.4 | 1,76 | ≤425 | Ura, olioa |
| H42W-16P | ≤200 | Ahulki korrosiboa den ingurunea | |||
| H42W-25P | 2.5 | 3,75 | 2,75 | ||
| H42W-25R | |||||
| H42W-40P | 4 | 6 | 4.4 | ||
| H42W-40R | |||||
| H42Y-40 | Ura, olioa | ||||

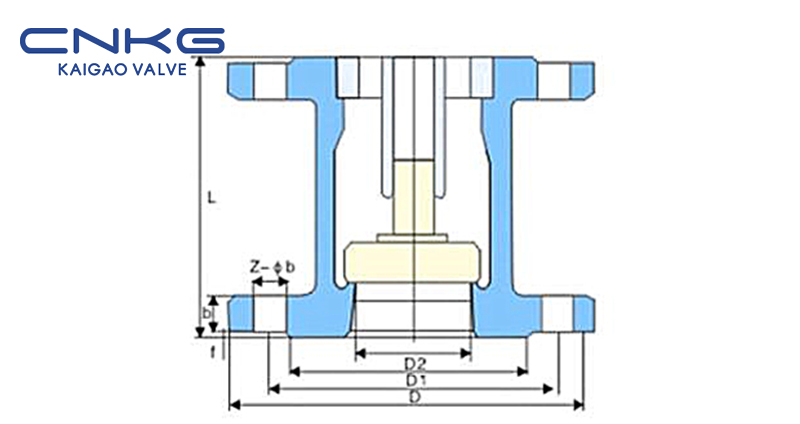

Flange bertikalaren kontrol-balbularen neurri nagusiak eta konexio-neurriak
| DN | L | D | D1 | D2 | b | f | Z-фd |
| 25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-f14 |
| 32 | 120 | 135 | 100 | 78 | 18 urte | 3 | 4-f18 |
| 40 | 130 | 145 | 110 | 85 | 18 urte | 3 | 4-f18 |
| 50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-f18 |
| 65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-f18 |
| 80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-f18 |
| 100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-f23 |
| 125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-f25 |
| 150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-f25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-f25 |
